　　围绕英伟达下一代算力平台Rubin所采用的78层正交背板，近期市场经历了从恐慌到重估的过程。一条关于“良率个位数、交付推迟一年”的传闻一度引发供应链焦虑，但随后的多方信息显示，真实的产业图景并非“卡死”，而是一场围绕系统架构与先进制造工艺的深度调整。

　　传闻与澄清：不是延迟，是换道

　　7月中旬，黄仁勋在摩根士丹利会议上明确表示，Kyber机架正被“更好的解决方案”取代。他特别强调，这不是推迟，而是替换。

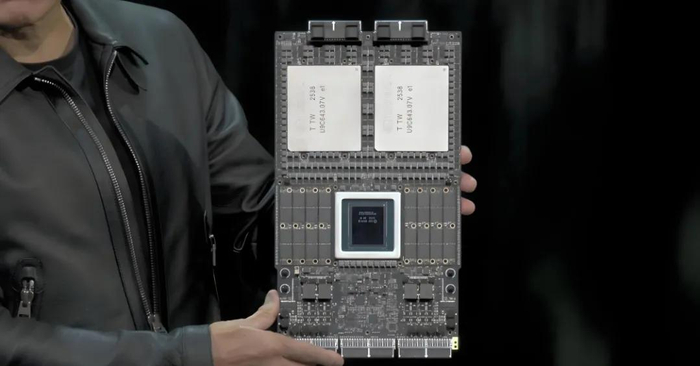

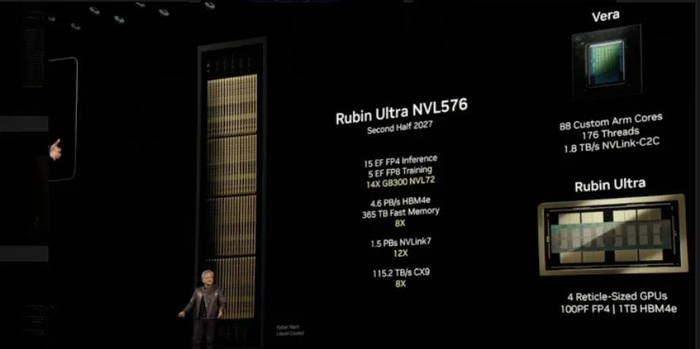

　　英伟达官方路线图并未动摇：Rubin Ultra仍锁定2027年出货，标准版NVL72 Rubin机柜计划于2026年第四季度交付。800V高压供电与机柜间光互联等配套技术，也均按节点正常推进。

　　代工方鸿海给出的判断更为温和，指出即便Kyber方案出现阶段性调整，也不会波及芯片迭代的整体节奏。多家投行在沟通后，同样认为围绕制造延期的过度担忧缺乏依据。

　　此前波动的源头，是78层正交背板极为严苛的制造难度。这一背板需采用M9级超低损耗覆铜板，配合PTFE与石英布混压，线宽精细到25微米级别。

　　初期良率确实处在个位数水平，台光电、TTM、欣兴、深南电路等主要供应商均在良率爬坡的深水区挣扎。铜浆塞孔工艺因深径比过大，极易产生气泡，直接威胁电气可靠性，成为又一道实打实的工程门槛。

　　但“推迟12个月至2028年”的说法已被英伟达否认。“Rubin Ultra四芯片版本被砍”更准确的描述应是SKU精简，转向双芯片版本与Oberon Rubin组合补位，并非项目取消。困难真实存在，但“被卡死”的叙事被明显放大。

　　工艺深水区：三大良率杀手

　　对身处制造端的工程人员而言，78层M9背板的量产无异于一场极限挑战。当前行业反馈的良率瓶颈主要来自三个方向：

　　进入制造端，78层M9背板的量产挑战主要聚焦三个方向。首先是压合分层与爆板，M9树脂吸湿性远超传统FR-4，一旦吸水，高温压合时水汽膨胀就会引发分层。同时，厚铜层与稀疏信号层若排布不对称，树脂流动不均，极易形成应力集中点。

　　其次是224Gbps高速信号下的阻抗精确控制。介质厚度因残铜率波动而忽大忽小，材料批次介电常数离散，线宽公差叠加，会使阻抗大幅漂移，直接导致信号眼图闭合。差分线一旦跨越参考平面分割，回流路径断裂，信号质量将进一步恶化。

　　再次是高频介电损耗的严格红线。16GHz下介质损耗因子每增大0.0005，有效传输距离就会明显缩短。损耗超标往往来自受潮的半固化片、铜箔表面粗糙度不当，或电镀铜厚不均。

　　面对这些痛点，一线工程团队逐渐沉淀出一套严苛的量产铁律。基材需真空包装并严格控温控湿，拆封后限时使用；叠层强制中心对称，并填补哑铜以平衡残铜率；压合则采用M9专属的多段真空慢升曲线，充分排气后再升压固化。

　　阻抗控制方面，必须依据每批材料的实测介电常数与残铜率进行仿真反推补偿，搭配微米级蚀刻管控与连续地层参考。损耗控制则从选材即划定红线，信号层锁定低粗糙度铜箔与石英玻纤布，生产环境独立恒温，表面处理强制沉金，并对过孔强制背钻。

　　每批次还需通过水煮、浮焊等多阶段可靠性筛查，所有工艺参数数字化存档，确保任何异常均可快速回溯。

　　本土材料破冰：备选项窗口开启

　　值得关注的是，在此次良率攻关的过程中，国产材料链悄然撕开一道口子。

　　生益科技的M9级覆铜板和昊华中昊晨光的M10级覆铜板已通过英伟达认证。这标志着，此前几乎由台光电一家把持的高端超低损耗覆铜板领域，首次出现了大陆合格供应商的身影。虽然PTFE等关键树脂仍由杜邦、3M、大金等海外企业主导，但覆铜板环节的单点瓶颈已得到缓解。

　　对深南电路、沪士电子、景旺电子等本土PCB制造商而言，上游材料的可选项增多，无疑为后续供应安全和成本优化提供了中长期支撑。不过短期业绩影响不宜高估，国产替代的实质放量还需配合良率爬坡的总体进度。

　　叙事回归理性：系统工程决定竞争边界

　　综合来看，78层正交背板的波折，恰恰印证了算力竞争的重心已从单芯片性能堆叠，转移到材料、工艺、架构全面协同的系统工程上。良率个位数暴露了先进制造的物理极限，而英伟达主动换用对PCB压力更小的架构，则说明解题思路并非只有“把良率熬上去”一条路。

　　对于外部观察者而言，因一条夸大传闻而线性外推“巨头受阻”，容易忽略其绕道前行的弹性。对产业而言，M9/M10材料认证的突破是一个真实信号：在算力基础设施深水区，工程能力和材料话语权的争夺，正成为新的竞争高墙。
